三、主要技術指標

1、電 源 AC220V±10% 50Hz

2、測量范圍 -1999 ～ 9999字

3、分 辨 率 0.01M

4、測量精度 ±0.01M

5、遙測距離 0 — 10 KM

7、相對濕度 ﹤90% 避免強腐蝕氣體

8、外形尺寸 發送機 310×250×115  接收機 310×250×115

9、重量  發送機 4.6 Kg  接收機 4.6 Kg

四、 主要功能

1、顯示方式：①、-1999～9999測量值顯示；②、-1999～9999設定值顯示；  ③、發光二極管工作狀態顯示。

2、輸出信號: DC 0～10mA（負載能力≤750Ω）DC 4～20mA（負載能力≤500Ω）  DC 0～5V（輸出能力≤250Ω）  DC 1～5V（輸出能力≤250Ω）

3、控制方式：可選擇1—4限控制，LED指示。控制方式為繼電器ON/OFF；帶回差（用戶可自由設定）控制精度±1字，觸點容量：AC220V/3A 、DC24V/6A阻性負載。

4、報警方式：可選擇1—4限報警，LED指示。報警方式為繼電器ON/OFF；；帶回差（用戶可自由設定）報警精度±1字，觸點容量：AC220V/3A 、DC24V/6A阻性負載。

5、如上所述控制輸出可以自動控制水泵起停，報警輸出可以對外輸出報警開關信號。

6、本機設有1—18個頻道，安裝時根據本地區環境，設置不同的頻道，但發送機與接收機頻道必須一致。

7、本機為間歇發射數據，每2分種傳輸一次，傳輸時間為1秒，每接收一組數據面板接收指示燈閃爍呈綠色。

8、一臺發送機可配置多臺接收機，數臺接收機在不同地點監測同一水塔和水池水位。

9、標準模擬信號輸出，可供微機采集記錄。

五、 傳感器測量原理

傳感器是一種硅壓阻元件，不銹鋼外殼封裝，頭部有導壓孔，內部敏感片是帶有擴散硅電阻的單晶硅膜片，利用半導體的壓阻效應實現 力 — 電 轉換。

六、 安裝與操作

（一）發送機的安裝

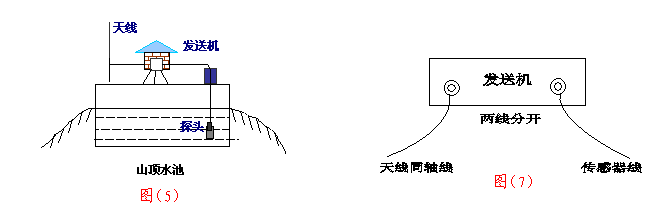

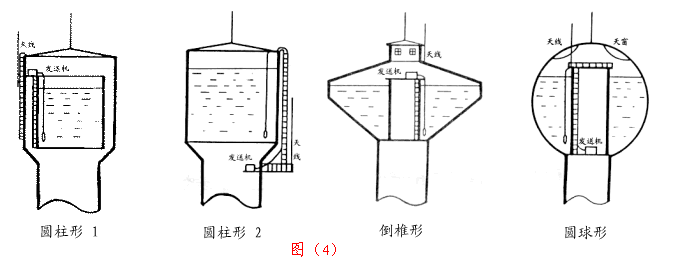

發送機在水塔內安放的位置根據水塔的不同結構而定，最好放置于冬暖夏涼處。如圖4幾種常見的安裝示意圖供參考。如果是山頂水糟，可制做一個帶百頁窗與防雨棚的鐵皮箱如圖5，將發送機放在其中。

（二）接收機的安裝

1、接收機可放置在控制操作臺上，裝好天線及電源線。

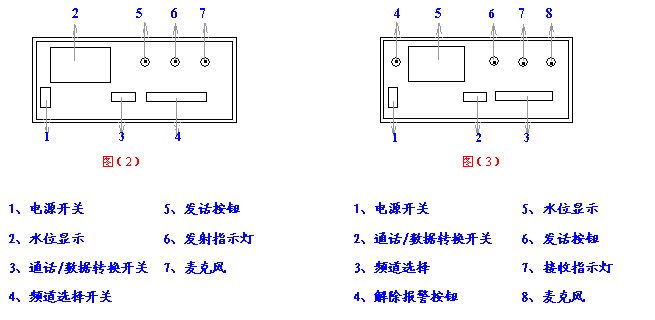

2、將轉換開關3打至“通話”位置以便與水塔人員的通話。

3、設定水位上、下限及報警水位高度，接通電源，儀器處于初始狀態，等待接收2～3次數據后便進入正常工作狀態。

4、一般遙測距離較近時（＜2KM），接收機可使用室內拉桿天線，拉桿天線根據實際情況不一定全拉開為最好，應在同一室內不同位置測試接收效果，因此安裝時應通過檢查傳輸?shù)穆曇羰欠袂逦�、�?shù)據顯示是否正確來確定一個最佳位置。

5、發送機為間歇式發送數據，每兩分鐘傳輸一次，傳輸時間為1秒。每接收到一組數據時，面板接收指示燈8閃爍，呈綠色。表明發送機工作正常，數據顯示為當前的水位數據并且保持到下一次接收新的數據為止。

7、接收機調整完畢后，儀器位置及面板開關的狀態不得隨意變動。

8、冬季水塔因故停止使用時，必須將傳感器瀝干水收回室內保存，防止凍壞。

9、傳感器出現異常，不得自行拆卸，寄回本公司處理。
