產品簡介

　　DG(P)型自平衡多級鍋爐給水泵主要用于輸送不含固體顆粒、溫度為-20℃~210℃的清水或物理化學性質類似于清水的液體。適用于中、低壓和高壓給水用。

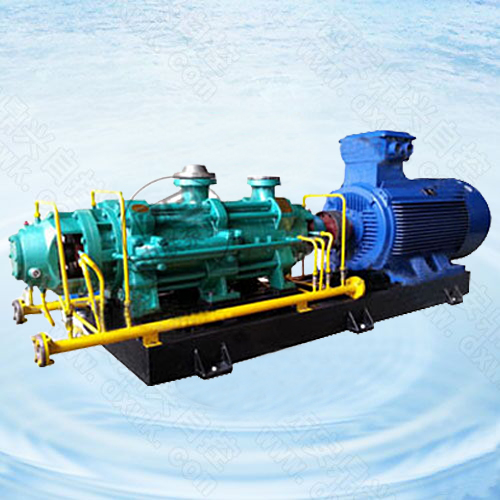

產品展示

產品標準

　　DG(P)型自平衡多級鍋爐給水泵型號說明及執行標準

　　DG(p)46-50×8

　　DG(p)單吸、自平衡多及鍋爐給水泵

　　46-流量(m3/h)

　　50-泵單級揚程(m)

　　8-泵級數

　　GB/T5657-95《離心泵技術條件(Ⅲ類)》

　　JB/T1051-93《多級清水離心泵型式及基本參數》

　　GB/T3216-2005《回轉動力泵水力性能驗收試驗1級和2級》

　　MT/T114-2005《煤礦用多級離心泵》

　　DG(P)型自平衡多級鍋爐給水泵結構形式

工作原理

　　該泵為臥式節段式多級離心泵，泵的吸入口可以垂直向上或水平、排出口垂直向上布置。主要有：進水段、中段、出水段、次級進水段、正導葉、反導葉、正葉輪、反葉輪、軸、節流、減壓裝置、擋套、軸承體、過渡管等零件組成;中段由高強度的穿杠螺栓和進出水段聯接，泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂金屬面硬密封;轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承擋套等零件組成;軸承采用“固-游式”干油潤滑結構，驅動端采用圓柱滾子軸承，末端采用角接觸球軸承;泵的工作室由進水段、中段、出水段、次級進水段、正導葉、反導葉、過渡管等組成;轉子部分與固定部分之間裝有密封環、導葉套等進行密封。

主要配置

　　泵的材質最低配置是采用鑄鋼材質，可以根據用戶要求采用不銹鋼材質。

產品獨特性

　　該泵傳統多級離心泵的結構形式進行了創新，取消了多級離心泵的軸向力平衡機構，是采用平衡盤或平衡鼓結構的D、DG型多級離心泵最好的替代品。由于無平衡裝置，即無平衡盤的園盤摩擦損失又無平衡回流損失，所以泵效率比同類別多級泵提高5-14%，同時徹底解決因平衡裝置失效而導致平衡盤和平衡盤座的磨損或轉子咬死等各種故障，大大延長泵的使用壽命。
