附圖說明

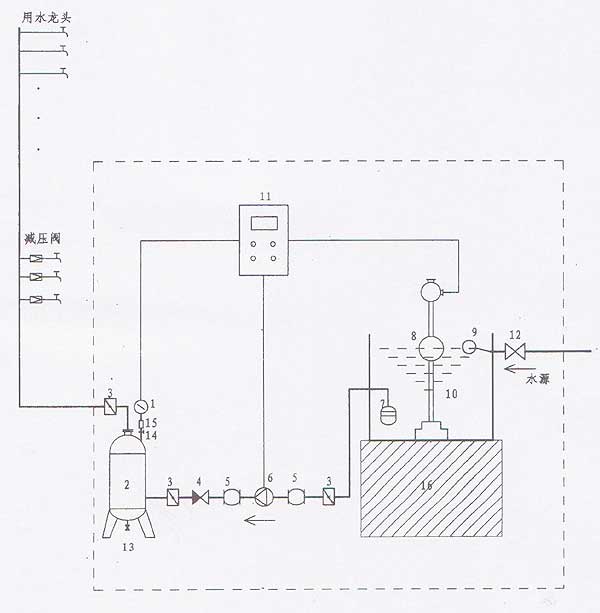

圖是本實用新型高樓建筑施工自動供水裝置的結構示意圖。

圖中，1．壓力變送器  2．儲壓罐  3．手動蝶閥  4．止回閥  5．橡膠軟接頭  6．水泵  7．底閥  8．水位控制儀  9．浮球閥  10．蓄水池  11．變頻控制柜  12．截止閥  13．儲壓罐排污閥  14表閥1 5．水壓阻尼器  16．蓄水池底座

附圖中，虛線框內為高樓施工供水自動控制裝置。

四、實施方式

下面結合附圖和具體實施方式對本實用新型進行詳細說明。

本實用新型高樓建筑施工自動供水裝置是一種實施例的結構，如圖l所示。包括動力部分、控制部分及管閥部分。

動力部分包括儲壓罐(2)和水泵(6)。

控制部分由變頻控制柜(11)、壓力變送器(1)及水位控制儀(8)組成。

管閥部分包括連接上述各部分的管道和管道上設置的閥門。

五、各部分的作用

動力部分：儲壓罐(2)根據系統壓力的消長自動儲存壓力及釋放壓力，水泵(6)接受變頻控制柜(11)調節與控制，按其指令增壓、減壓、保壓。

控制部分：變頻控制柜(11)采集壓力變送器(1)的信號及水位控制儀(8)的水位信號，并與預先設定的信號進行比較，得出偏差值，根據偏差值的大小與性質，發出增頻、降頻、休眠、啟泵、停泵指令，對高樓建筑施32的作業面實施恒壓供水。

管閥部分：連接或阻斷流體系統，使各單元保持相對獨立，保證高樓建筑施工用水沿規定方向流動，方便水系統維護、保養。

六、工作過程

打開水源閥門(12)，使水進入蓄水池(10)，蓄水池(10)的水位由自力式浮球閥(9)來控制，低于設定水位時，該閥自動上水，水池水位達到設定上限時，停止進水。

當水源停止供水，蓄水池(10)水位下降至用水下限時，水位控制儀(8)自動切斷變頻控制柜(11)二次控制回路，水泵停止抽水，使水泵(6)得到低水位保護。

1頻操作：接通電源，電源指示燈亮，將轉換開關旋至“工頻”位置，按下啟動按鈕，水泵(6)開始轉動，運行指示燈亮，同時水壓阻尼器(1 5)將瞬間傳至壓力變送器的正向水錘阻尼，壓力變送器(1)壓力指示緩慢上升，按下停止按鈕，水泵(6)停止運轉，同樣水壓阻尼器(1 5)將瞬間傳至壓力變送器(1)負向水錘阻尼，系統停止加壓。

變頻操作：接通電源，電源指示燈亮，將轉換開關旋至“變頻”位置。當系統用水負荷較大時，系統水壓在設定壓力以下，變頻控制系統發出增頻指令，水泵(6)加速轉動，運行指示燈亮，壓力變送器  (1)指示壓力值不斷上升；隨著用水負荷不斷減少，實測壓力值比設定壓力值大時，變頻控制系統發出降頻指令，水泵(6)轉速減小：系統負荷很小時，維持6分鐘，水泵(6)即進入休眠保壓狀態。

當施工作業面開啟龍頭數量急劇增加時，壓力隨即下降至設定值以下，水泵(6)又立即蘇醒，增頻加壓，保證建筑施工作業面恒壓水的供給。

用水量很小時，水泵(6)可不啟動，由儲壓罐(2)釋放壓力，給作業面供水。

隨著施工樓層的增高，龍頭數量加大，系統壓力設定值也要隨之上升，為了保證建筑施工高層供水，在低樓層用水龍頭的前端應加裝減壓閥，或在高層用水時低層用水龍頭要盡量減小閥的開度，降低水頭損失，保證高層施工供水a(chǎn)

當大樓封頂時，水壓設定值被調到最大，水泵(6)全壓運行。
